Světlíky AAG triple glass NO FRAME
Přehled AAG křídel a technické parametry
| Reakce na oheň | Třída |
| Součinitel prostupu tepla - výplň | Ut |
| Součinitel prostupu tepla - světlík bez manžety | Ur |
| Součinitel prostupu tepla - světlík s manžetou | Urc |
| Zatížení působící nahoru | UL |
| Zatížení působící dolů | DL |
| Odolnost proti kyvadlovému nárazu | 1B1 |
| Propustnost vzduchu | AP |
| Vzduchová neprůzvučnost | Rw |
| Vodotěsnost | Vyhovuje |
| Náraz tvrdým tělesem | Vyhovuje |
| Radiační vlastnosti | tD65 /g |
Komfortní světlíky AAG triple glass NO FRAME vynikají moderním vzhledem a výbornými termoizolačními parametry. Výhodou je bezkonkurenční design použitím izolačního bezpečnostního trojskla po obvodu se zatmaveným přesahem a broušenou hranou. Spodní rám je vyroben z hliníku v matném odstínu RAL 7021 antracit. AAG světlíky splňují nejvyšší požadavky na stavební výplně. Vnější sklo je kalené, spodní je laminované bezpečnostní (v případě rozbití skla zůstanou střepy na fólii). AAG světlíky slouží k prosvětlení a dennímu větrání. Zabudování je vhodné do střech se sklonem od 5° do 35°. Do plochých střech se použijte pod světlík podkladní PIR rám se sklonem.
-
Komfortní zasklení triple glass NO FRAME
- výplň světlíku - izolační bezpečnostní trojsklo ESG Energy 4-14-4-16-33.2 (6-14-4-14-44.2) po obvodu se zatmaveným přesahem a broušenou hranou
Reakce na oheň:s ocelovým podstavcem = Třída A1, s PVC podstavcem = Třída ESoučinitel prostupu tepla Ut/Ur/Urc = 0,6/0,93/0,92(1,2) W/m2.KRadiační vlastnosti (tD65/g) = 73%/0,55UL = 1500, DL = 2500, 1B1, AP 4, Rw = 42 dB
-

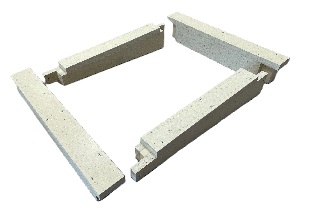

Podkladníí PIR rám se sklonem
- Tepelně izolační PIR rám s montáží pod manžetu světlíku pro dosažení sklonu světlíku min. 5°
- materiál: purenit sedvič (30 mm purenit + 30 mm puren PIR jádro + 30 mm purenit)
Určeno pro montáž na stavební otvor, pod manžetu pro ploché světlíky ACG, AAG a NO FRAME k dosažení sklonu světlíku min. 5°. Provedení v 15-ti nejběžnějších rozměrech z rozměrové řady BOX.
Důležitá upozornění:
Jakékoli prasknutí skla po převzetí světlíku zákazníkem, ať už během další přepravy, skladování, na přepravním rámu, při montáži a manipulaci nebo instalované na stavbě anebo prasknutí skla vlivem termálního šoku či klimatický lom atd. nejsou předmětem reklamace a nelze ji uznat.
Z důvodů zabránění usazování nečistot na výplni světlíku, doporučujeme pro aplikace s uložením světlíku do sklonu 5° u skleněných výplní a u výplní z polykarbonátu (PC) použít přesklívací kopuli nebo podkladní PIR rám se sklonem.
Z důvodu nadměrného zatížení sněhem (hrozí propadnutí výplně a zatečení výplní světlíku) u plochých skleněných a plochých výplní z polykarbonátu ( PC ) je nutno pravidelně z těchto světlíků odstraňovat sníh.
Dbejte pokynů pro dimenzování světlíků na zatížení sněhem: stáhněte zde
